产品概述

KD800型玻璃转子流量计是一种测量封闭管道中单相非脉动流体(液体或气体)流量过程检测仪表。


工作原理

KD800型玻璃转子流量计是一种变面积式流量计,主要由一根自下而上扩大垂直的玻璃锥管和一个可以随流量大小上下移动的浮子组成(见图一),当流体自下而上流经玻璃锥管,流体能在浮子上产生的升力S和流体的浮力A使浮子上升,由于浮子和锥管内壁之间的环形流通面积增大,流体动能在浮子上产生的升力随之下降。当升力S与浮力S之和等于浮子自身重力G时,浮子处于平衡状态,稳定在某一高度上,该高度位置代表流体流过流量计的流量值,因为流经流量计的流量与浮子上升高度,亦即与流量计的流通面积之间存在着一定的比例关系,所以浮子的高度位置可作为流量两度。

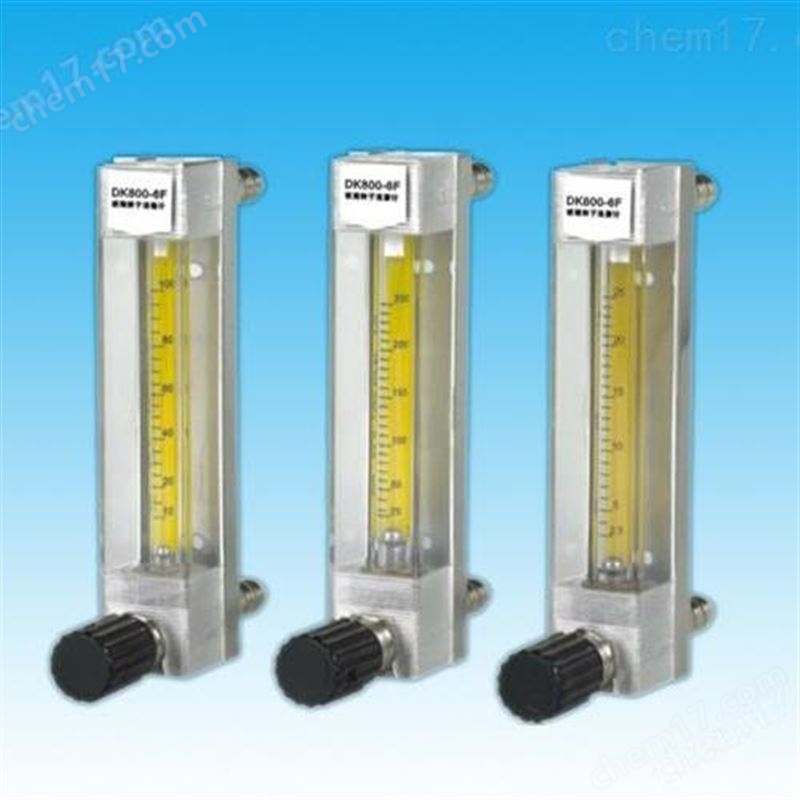

KD800型玻璃转子流量计

KD800型玻璃转子流量计


KD800报警系列玻璃转子流量计引进专业技术和设备制造,按照用途,结构特点安装方式不同,有普通型,耐腐型,面板式等多种品种,适用于微小流量的测量。KD800系列玻璃转子流量计不需要从管道上拆下即可方便更换玻璃锥管和浮子。其中KD800-2型可以测量极小流量的测量,z小测量范围达到水0.002L/h,空气0.1L/h



技术参数

(1)测量范围

水(20℃)         0.002~160L/h

空气(1.2X10?pa,20℃)0.1~4300L/h

(5)浮子形状:球型 ,    锥型

(6)允许被测流体状况

   zui大压力:1.0Mpa,   1.6Mpa

   介质温度: -5℃~+120℃

环境温度:-20℃~+100℃

          -20℃~+165℃

(2)范围度:  1:10

(7)总长:  145mm

(3)准确度等级: 2.5级   4级

(8)连接方式:软管,金属管,快速接头,卡套

(4)锥管: 光管,  带筋管

         长度:100mm

         标尺 流量标尺

(9)重量:0.4Kg

注:引进流量计准确度等级的计算符合*标准VDI/VDE3513。误差取1/4引用误差+3/4相对误差。

型号规格表

通径(mm)

型号

测量范围(L/h)

水(20℃)

空气

(1.2X10?pa,20℃)

2

KD800-2

KD800-2F

0.002~0.02

0.004~0.04

0.1~1.3

0.5~2.7





4





KD800-4

KD800-4F





0.25~2.5

0.5~5

0.8~8

1.6~16

4~40

6~60







6





KD800-6

KD800-6F

0.5~5

1.2~12

2.5~25

4~40

6~60

10~100

16~160

100~1000    180~1800

25~250      240~2400

50~500      240~2400

80~800      350~3500

100~1000    430~4300



接触测量流体零部件材质

型号

零部件材料

浮子

基座

止档

密封圈及垫片

针阀

KD800-(  )

玛瑙或316L不锈钢

HPb59-1黄铜

尼龙

丁晴橡胶

304不锈钢

KD800-(  ) F

304不锈钢

氟塑料

氟橡胶或耐溶剂橡胶

注:特殊材质316或者316L材质可以定做

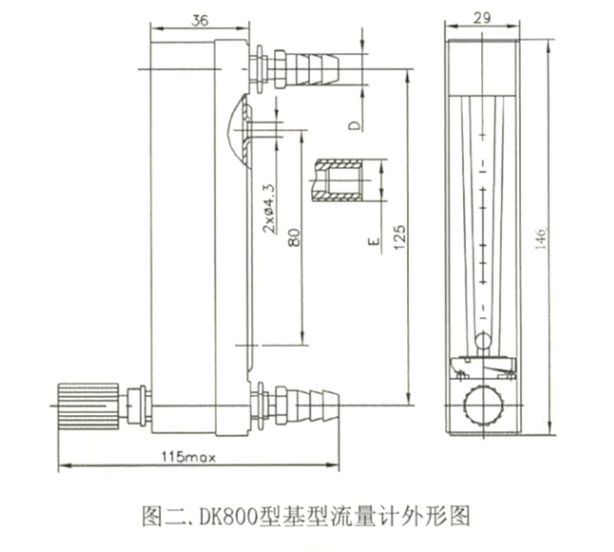

外形及安装尺寸图

KD800型玻璃转子流量计KD800型玻璃转子流量计KD800型玻璃转子流量计





型号

KD800-2

KD800-2F

KD800-4,6

KD800-4F,6F

D(mm)

φ9

φ11.5

E(mm)

M8X1

M10X1

金属管外径(mm)

φ5

φ6


注:如果客户需要面板式安装,特殊材质要求等请在订货合同内注明,未注明提供基本型
